BTD25350 门极驱动器 - 青铜剑技术

BTD25350

BTD25350x系列双通道隔离型门极驱动器，峰值输出电流可达10A（典型值），采用SOW-18（宽体）封装，高达5000Vrms的隔离电压，可用于驱动MOSFET、IGBT、SiC MOSFET等功率器件。BTD25350系列产品原边提供禁用管脚DIS和死区时间管脚DT设置，副边提供3种管脚配置：

BTD25350MM提供门极米勒钳位功能，以防止米勒电流造成功率器件误导通。

BTD25350MS提供独立的开通和关断输出管脚，可分别独立控制功率器件的开通和关断行为。

BTD25350ME对副边的正电源配置欠压保护功能，确保功率器件可以获得足够的门极开通正电压。

BASiC_BTD25350x_Rev_0_2_CN

应用领域产品特点

应用领域

电机传动	充电桩	通信电源
新能源车载电源	UPS	组串式光伏逆变器
BUCK-BOOST拓扑

产品特点

隔离电压高达5000Vrms（SOW-18）@UL1577	峰值输出电流典型值高达10A	传输延时低至60ns
最高支持开关频率1MHz	原边电源支持3~5V	副边电源最高支持33V
原边副边电源分别支持欠压保护	输入电平兼容3.3V、5V电平	三种管脚配置可选：
米勒钳位功能（BTD25350MM）	开通、关断分别控制（BTD25350MS）	VDDx对GNDx欠压保护（BTD25350ME）
SOW-18封装，爬电距离8.5mm	工作环境温度：-40~125℃

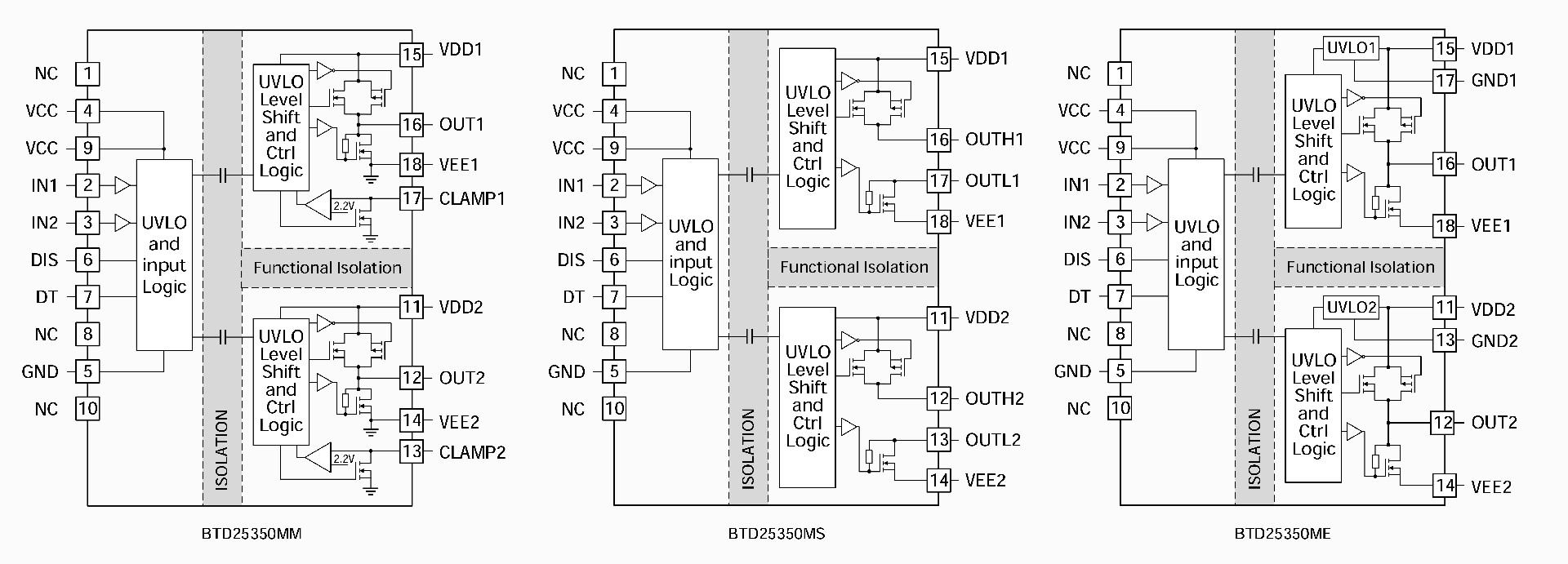

原理框图
