1QP0635V45-Q

1QP0635V45-Q是一款专门针对压接封装4500V的IGBT(IEGT)模块开发的即插即用型驱动器,适用于高压直流输电领域的断路器以及换流阀组的IGBT的驱动。

1QP0635V45-Q驱动器采用数字控制芯片CPLD和光纤信号传输接口,数字化控制优化了IGBT开关性能,同时为IGBT提供最优化的保护。驱动器具有良好的EMC特性,适用于恶劣的电磁场环境。

Bronze_1QP0635V45-Q_V1.0

应用领域

高压柔直阀组变换器
高压柔直断路器
多电平变换器

产品特点

门极驱动电压定制
门极短路保护
驱动功率器件最高电压4500V
分级开通与关断功能
副边电源欠压保护
磁环感应供电,绝缘耐压≥30kVac
集成VCE短路保护
集成动态高级有源钳位

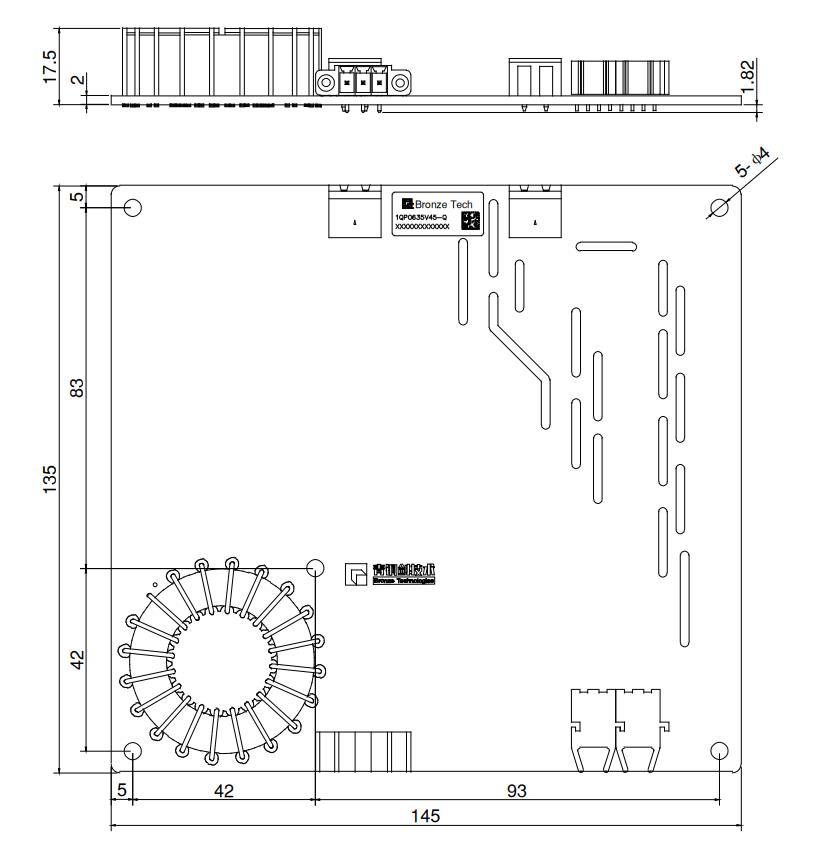

机械图

快速了解整体系统功能。

查看机械图

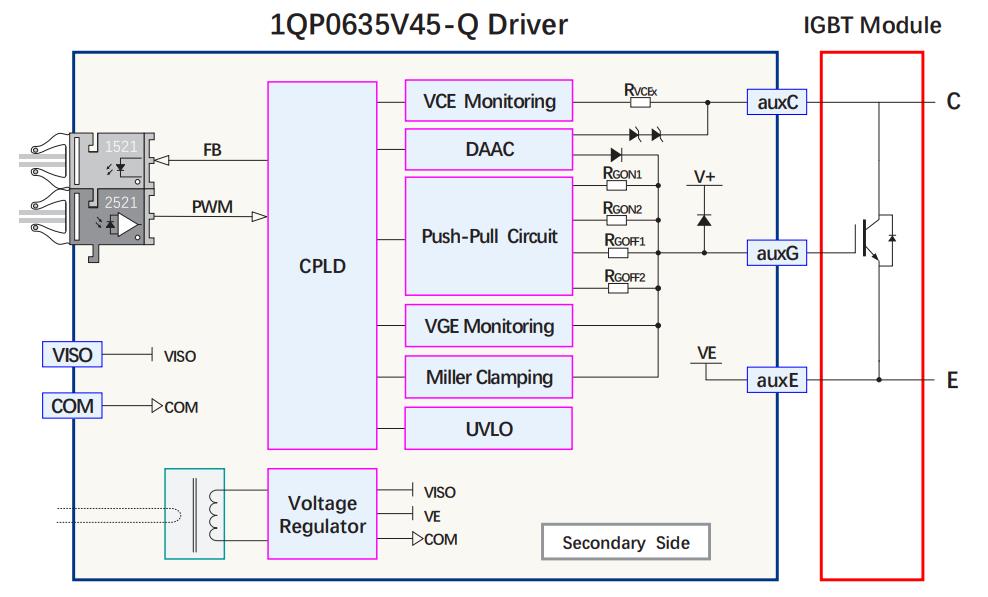

原理框图

快速了解整体系统功能。

查看原理框图

关键参数

功率器件最高电压 4500V 最大开关频率 10kHz
门极开通电压 15V 门极关断电压 -10V
门极驱动功率 6W 门极驱动电流 ±35A
供电电源电压 磁环感应 运行温度 -40~+85℃
原副边绝缘耐压 30000Vac
