4QP0415T12-TB4A

4QP0415T12-TB4A是一款针对英飞凌62mm封装搭建的NPC I型三电平的四通道大功率、智能化驱动器,针对大功率/高可靠性领域设计而成。

4QP0415T12-TB4A适用于1200V 62mm封装IGBT模块搭建的NPC I型三电平四并联拓扑。

4QP0415T12-TB4A 产品说明书

应用领域

光伏逆变器
风电变流器
储能变流器

产品特点

四通道IGBT驱动器
功率器件最高电压1200V
DB15接口输入/输出
单通道驱动功率4W
峰值电流±15A
适配NPC I型三电平四并联
集成隔离DC/DC电源
适配62mm封装1200V IGBT模块
集成原边/副边电源欠压保护
集成VCE短路保护
集成软关断
集成PWM互锁功能

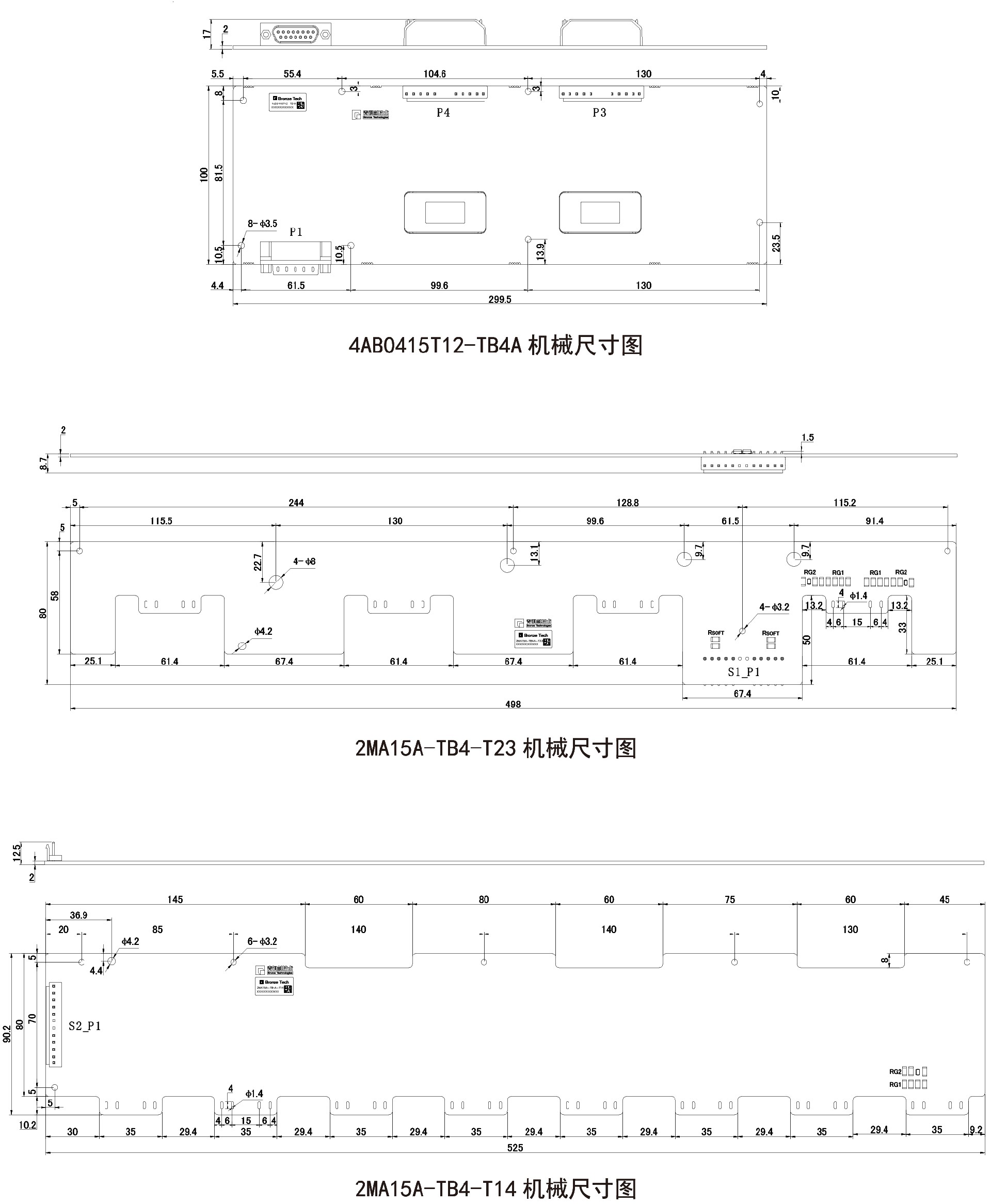

机械图

快速了解整体系统功能。

查看机械图

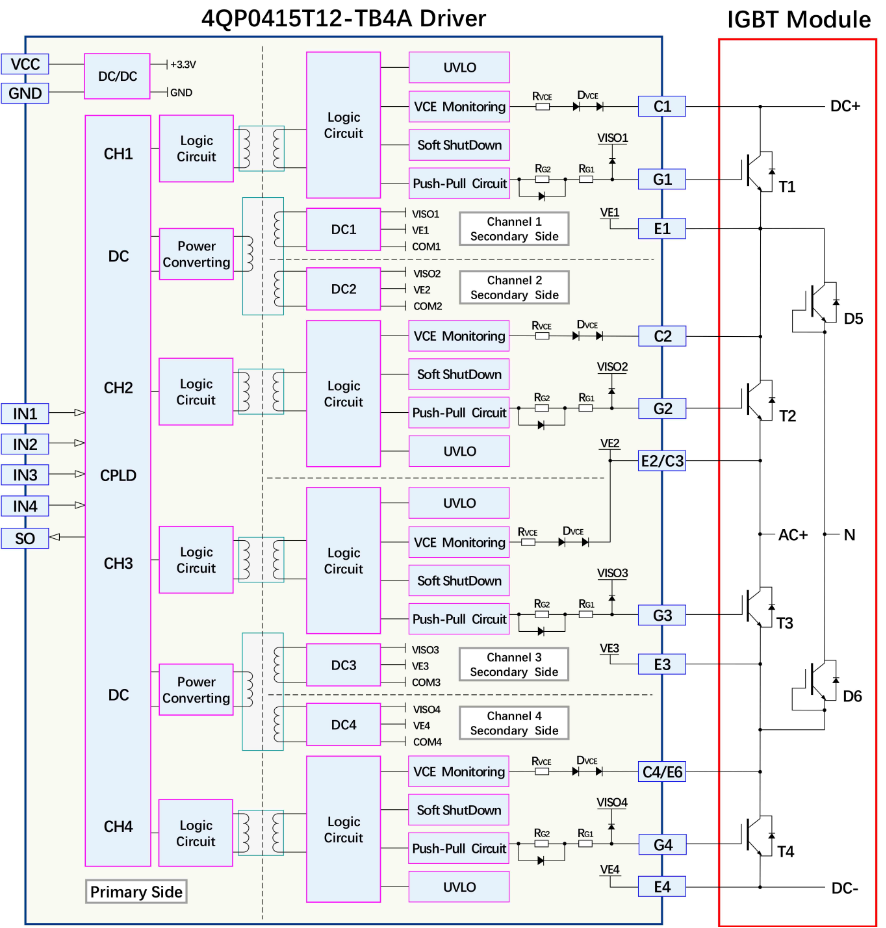

原理框图

快速了解整体系统功能。

查看原理框图

关键参数

功率器件最高电压 4500V 最大开关频率 10kHz
门极开通电压 15V 门极关断电压 -15V
门极驱动功率 4W 门极驱动电流 ±15A
供电电源电压 15V 供电电源最大电流 1500mA
运行温度 -40~+100℃ 原副边绝缘耐压 4500Vac
