2QP0435T12-EQ2

2QP0435T12-EQ2是一款基于青铜剑自主开发的ASIC芯片设计而成的双通道、中功率、高可靠性驱动器,针对中功率、高可靠性的应用领域而设计。

2QP0435T12-EQ2适用于1200V的EconoDual封装的IGBT模块两并联方案,即插即用的功能使驱动板可直接焊接在IGBT上使用,无需要转接处理,可安全可靠的驱动和保护IGBT模块。

2QP0435T12-EQ2 产品说明书

应用领域

SVG
APF
大功率开关电源
轨交辅变电源

产品特点

双通道IGBT驱动器
功率器件最高电压1200V
电源电压输入+15V
集成有源钳位
适配EconoDual™3封装的IGBT模块两并联
集成隔离DC/DC电源
集成原边/副边电源欠压保护
单通道驱动功率4W,峰值电流±35A
集成VCE短路保护

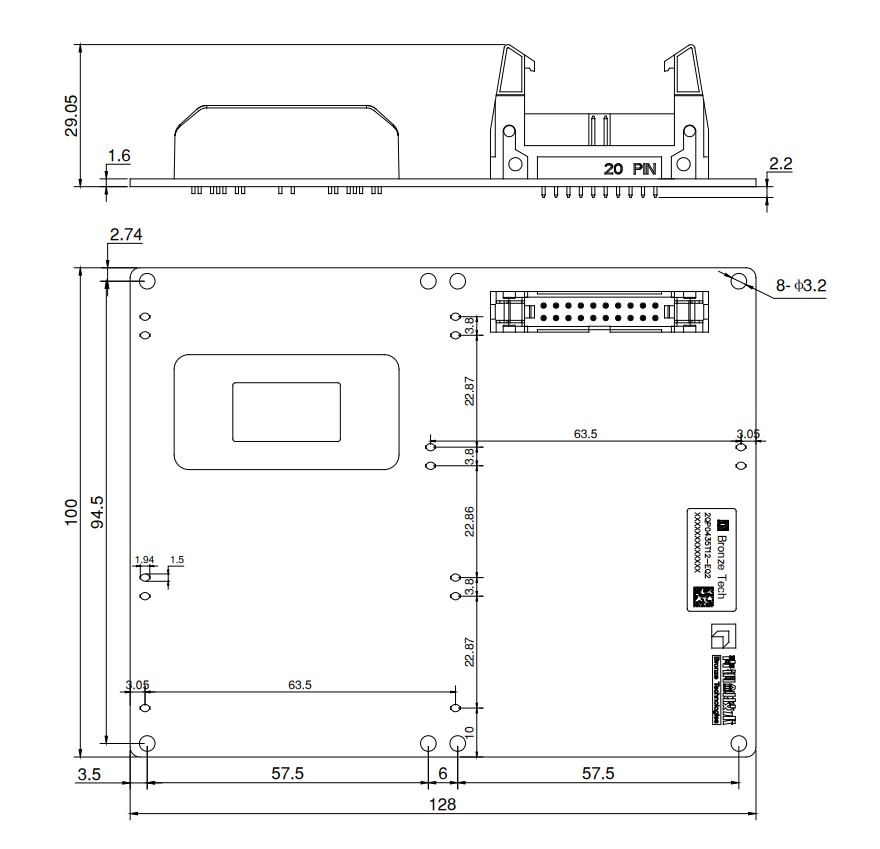

机械图

快速了解整体系统功能。

查看机械图

原理框图

快速了解整体系统功能。

查看原理框图

关键参数

功率器件最高电压 1200V 最大开关频率 8kHz
门极开通电压 15V 门极关断电压 -10V
门极驱动功率 4W 门极驱动电流 ±35A
供电电源电压 15V 供电电源最大电流 300mA
运行温度 -40~+85℃ 原副边绝缘耐压 4000Vac
