2QP0535Txx-C

2QP0535Txx-C是一款基于青铜剑自主开发的ASIC芯片设计而成的双通道高绝缘等级、高可性的驱动器,针对高可靠性的大功率中压领域设计而成。

2QP0535Txx-C驱动器适用于PrimePACKTM3+封装1700V或2300V的IGBT模块搭建的多种拓扑方案,可直接安装在IGBT上使用,无需转接处理。


Bronze_2QP0535Txx-C_V1.1

应用领域

风电变流器
光伏逆变器
大功率开关电源
电机传动
牵引传动

产品特点

双通道IGBT驱动器
适配PrimePACK™3+封装
20PIN牛角接口或DB15接口可选
门极驱动电压+15V/-10V
集成隔离DC/DC电源
集成原边/副边电源欠压保护
集成动态高级有源钳位
集成VCE短路保护
集成软关断

机械图

快速了解整体系统功能。

查看机械图

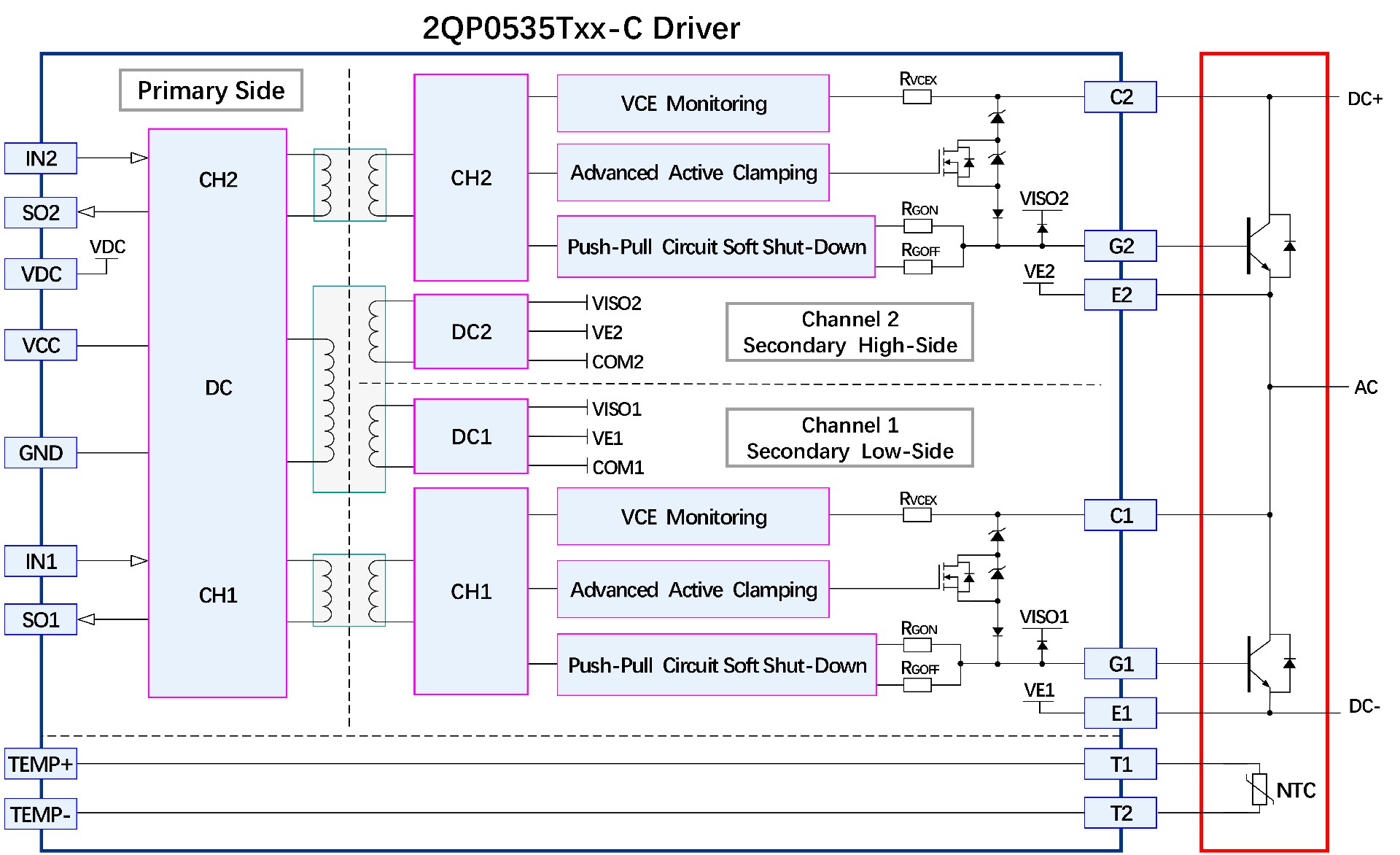

原理框图

快速了解整体系统功能。

查看原理框图

关键参数

功率器件最高电压 2300V 最大开关频率 10kHz
门极开通电压 15V 门极关断电压 -10V
门极驱动功率 5W 门极驱动电流 ±35A
供电电源电压 15V 供电电源最大电流 250mA
运行温度 -40~+85℃ 原副边绝缘耐压 8000Vac
