2QP0335V33-XHP

2QP0335V33-XHP是一款适配IGBT模块的紧凑型双通道高绝缘等级的驱动器,针对高可靠性的大功率中压领域设计而成。

2QP0335V33-XHP适用于三菱3300V的XHP封装IGBT模块搭建的多种拓扑方案,可直接安装在模块上使用,无需要转接处理。

2QP0335V33-XHP 产品说明书

应用领域

中压变流器
电机传动
牵引传动

产品特点

双通道IGBT驱动器
设计紧凑,达到68mm*99.5mm
光纤信号输入/输出
适配XHP封装的IGBT模块
集成副边电源欠压保护(UVLO)
集成软关断
集成VCE短路保护
电源电压输入宽范围14V~30V
绝缘电压高达8000V

机械图

快速了解整体系统功能。

查看机械图

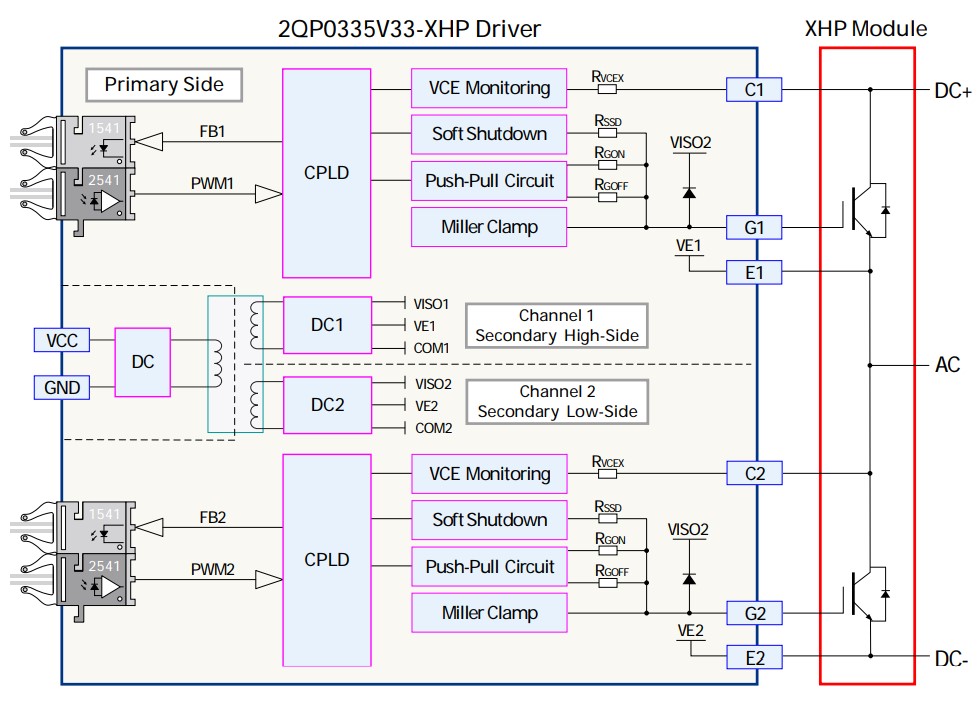

原理框图

快速了解整体系统功能。

查看原理框图

关键参数

功率器件最高电压 3300V 最大开关频率 20kHz
门极开通电压 15V 门极关断电压 -10V
门极驱动功率 3W 门极驱动电流 ±35A
供电电源电压 15V 供电电源最大电流 800mA
运行温度 -40~+85℃ 原副边绝缘耐压 8000Vac
