2QD0435T17-CN

2QD0435T17-CN是基于青铜剑自主开发的ASIC 芯片组设计而成的双通道、大功率、纯国产化驱动器。专门为要求器件纯国产化的应用领域而设计。

2QD0435T17-CN可以驱动目前市面上可以见到的大部分的1700V 包含及以内的IGBT 模块。内嵌的并联功能使得它可以支持多个驱动器的并联,同时,它还支持多电平拓扑应用。

2QD0435T17-CN是目前工业应用中同等功率等级中最紧凑的驱动内核,适用于客户的各种结构设计。


2QD0435T17-CN 产品说明书

应用领域

SVG
APF
光伏逆变器
风电变流器
储能变流器
电焊机

产品特点

100%国产器件
双通道IGBT驱动器
功率器件最高电压1700V
单通道输出功率4W,峰值电流为±35A
完整的隔离DC/DC电源
门极驱动电压+15V/-10V
集成原边/副边电源欠压保护
直接/半桥模式选择
集成有源钳位
集成VCE短路保护

机械图

快速了解整体系统功能。

查看机械图

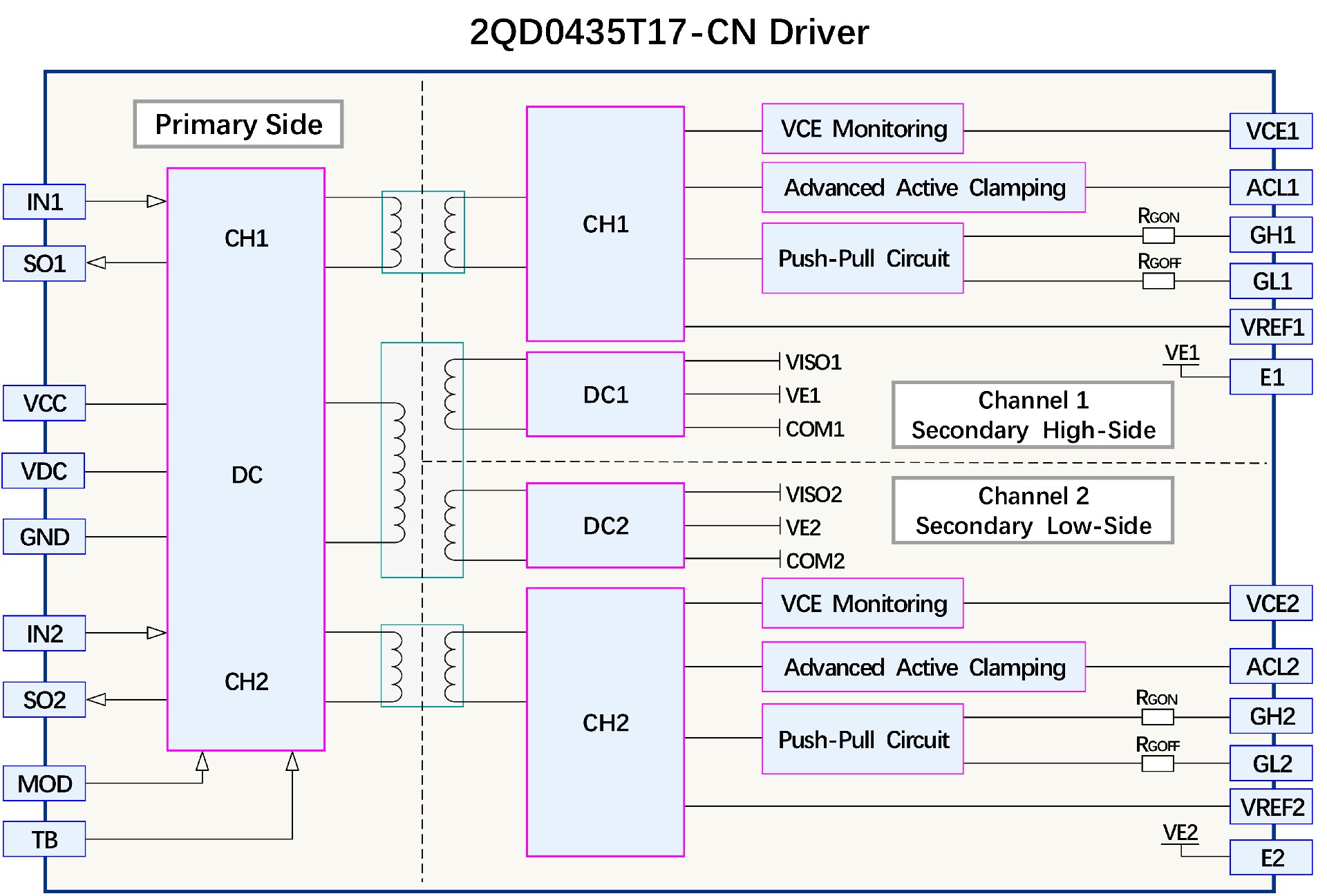

原理框图

快速了解整体系统功能。

查看原理框图

关键参数

功率器件最高电压 1700V 最大开关频率 100kHz
门极开通电压 15V 门极关断电压 -10V
门极驱动功率 4W 门极驱动电流 ±35A
供电电源电压 15V 供电电源最大电流 620mA
运行温度 -40~+105℃ 原副边绝缘耐压 5000Vac
