2QD0108T17-C

2QD0108T17-C是一款基于青铜剑自主开发的ASIC 芯片设计而成的紧凑型双通道驱动器,针对中功率、高可靠性领域设计而成。

2QD0108T17-C适用于1700V及以下IGBT模块搭建的多种拓扑结构,内置的并联功能使得它可以支持多个驱动器并联使用。

Bronze_2QD0108T17-C_V1.3

应用领域

光伏逆变器
风电变流器
储能变流器

产品特点

双通道IGBT驱动器
功率器件最高电压1700V
单通道驱动功率1W,峰值电流8A
集成隔离DC/DC电源
直接/半桥模式选择
集成原边/副边电源欠压保护
集成VCE短路保护
兼容多种输入电平

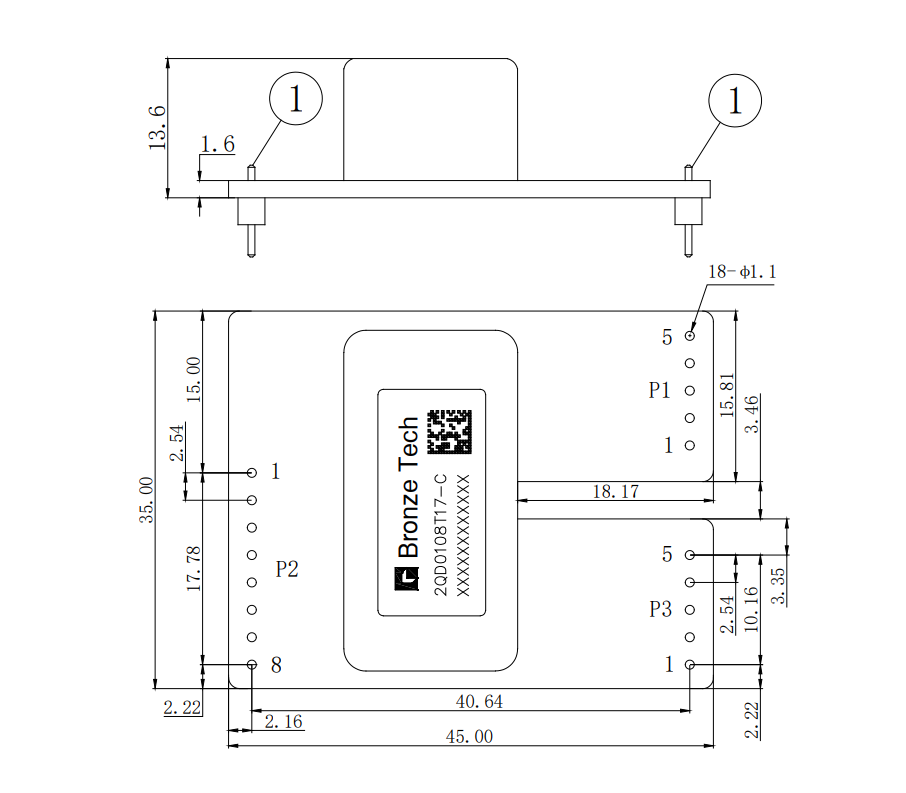

机械图

快速了解整体系统功能。

查看机械图

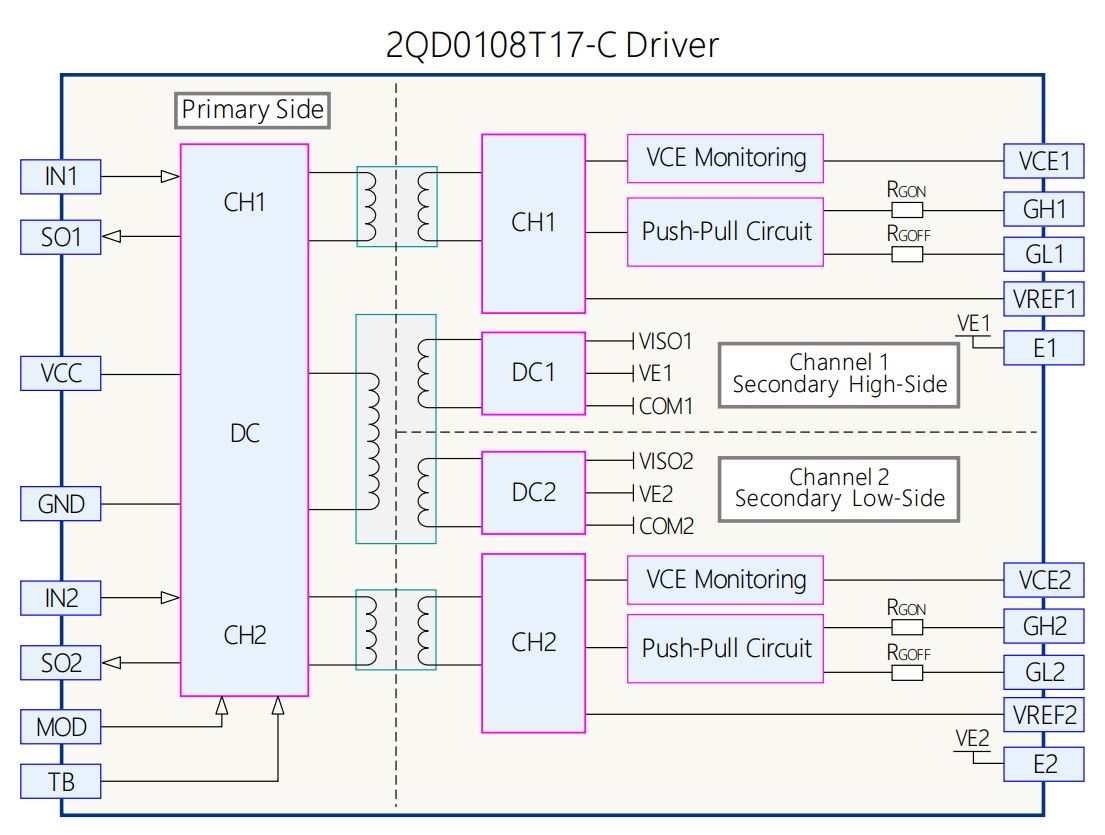

原理框图

快速了解整体系统功能。

查看原理框图

关键参数

功率器件最高电压 1700V 最大开关频率 50kHz
门极开通电压 15V 门极关断电压 -9.5V
门极驱动功率 1W 门极驱动电流 ±8A
供电电源电压 15V 供电电源最大电流 360mA
运行温度 -40~+85℃ 原副边绝缘耐压 6000Vac
